IMPIANTO FORMATURA A CALDO
TEATEK IMPIANTI CUSTOM

ANNO: 2020
CLIENTE: LEONARDO
STABILIMENTO: POMIGLIANO D’ARCO (NAPOLI)
Progettazione e realizzazione di un impianto per attività di FORMATURA A CALDO (Hot Drape Forming) per particolari in fibra di carbonio

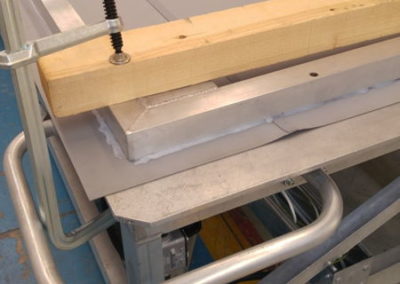

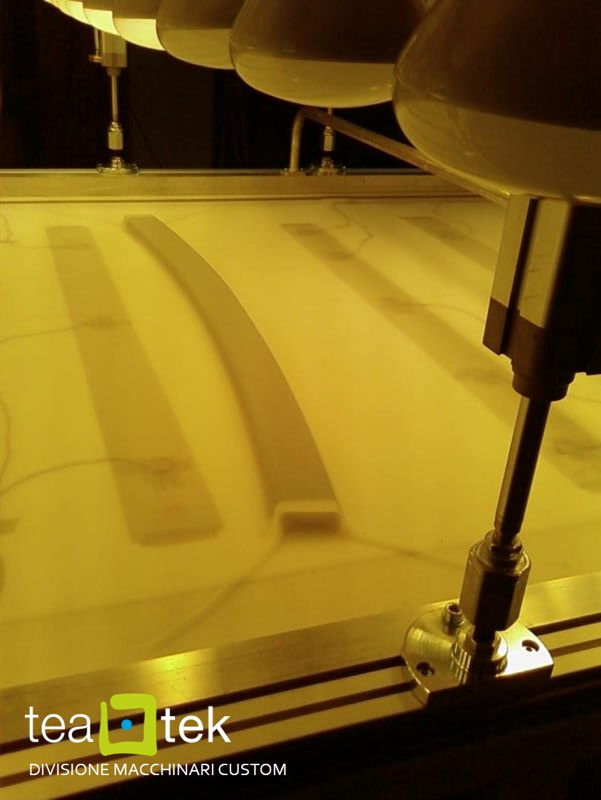

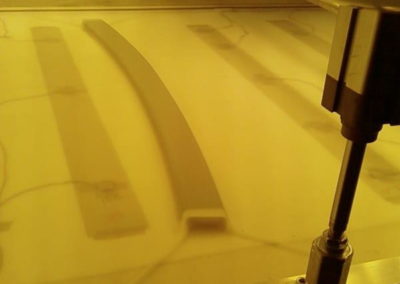

L’impianto, denominato HDF4, consente di realizzare la fase di “formatura a caldo” dei particolari in fibra di carbonio i quali, poggiati su appositi mandrini, subiscono un trattamento termico in presenza di vuoto che gli permette di assumere la forma finale (determinata proprio dal mandrino), in attesa della “cottura” in autoclave.

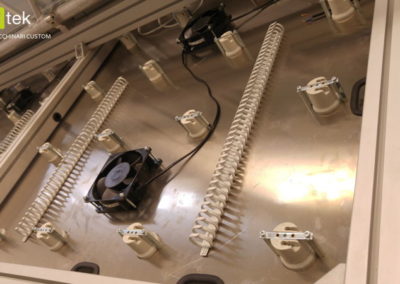

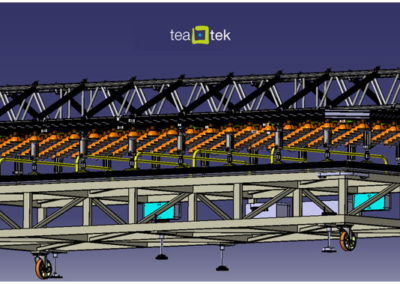

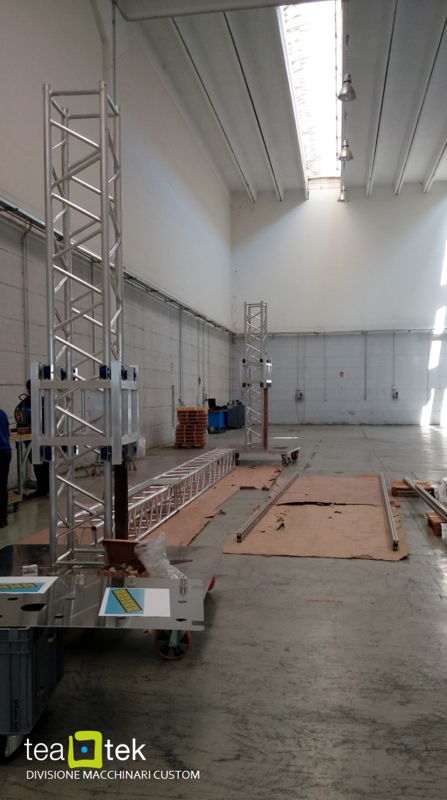

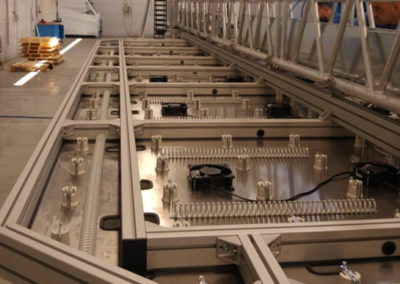

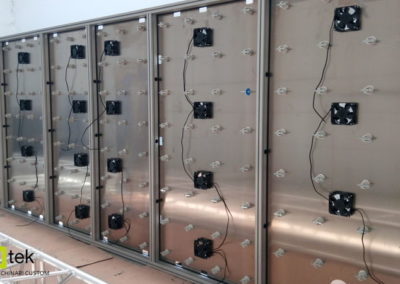

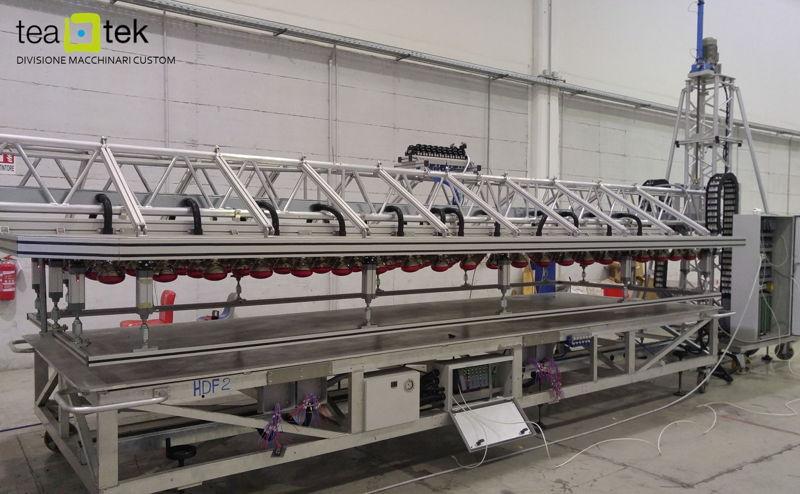

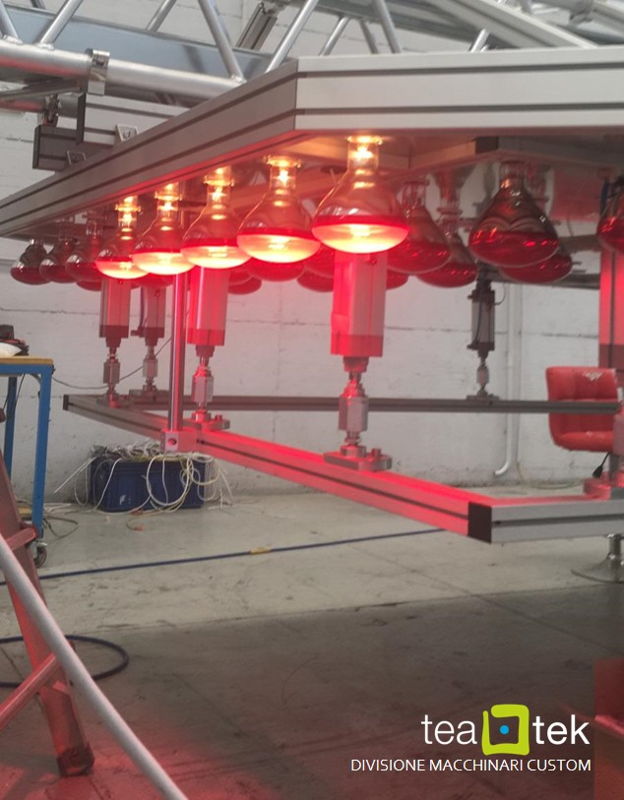

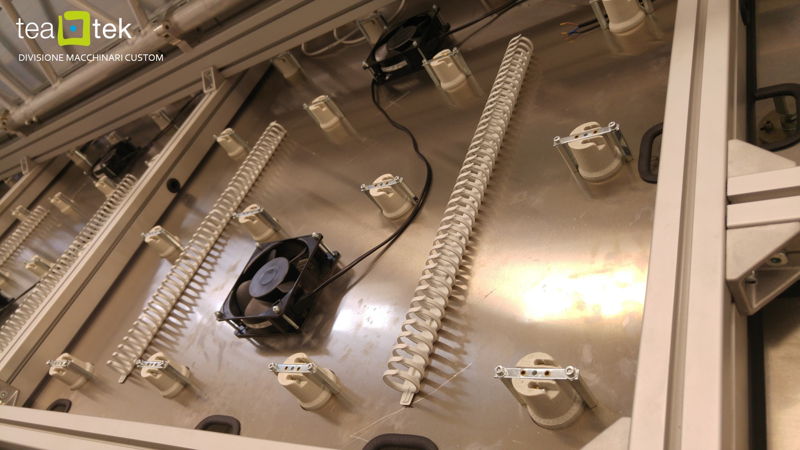

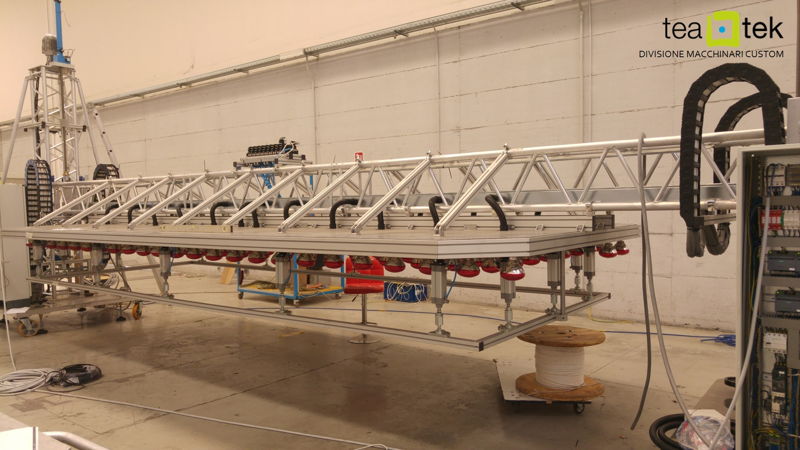

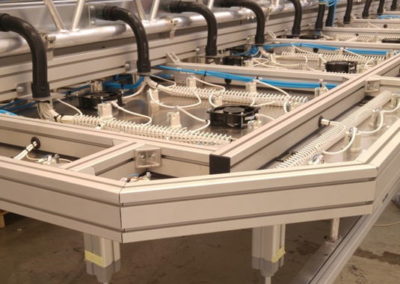

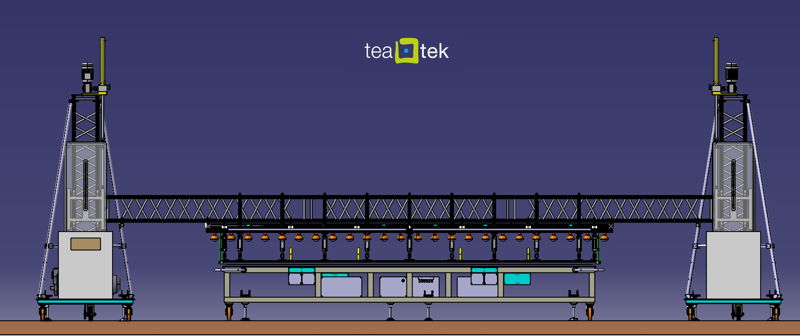

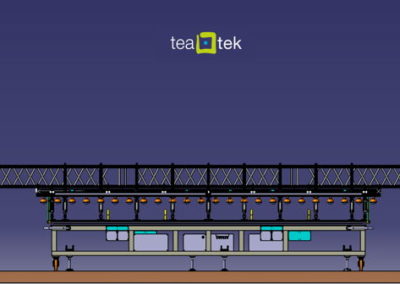

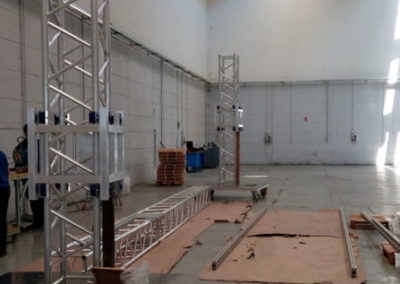

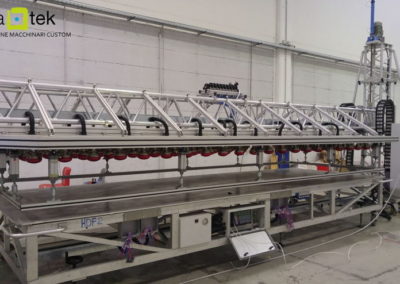

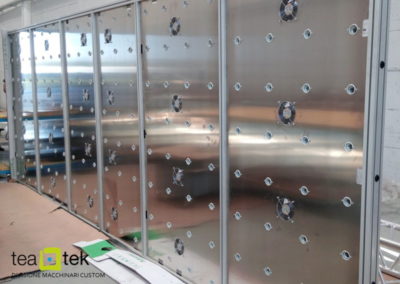

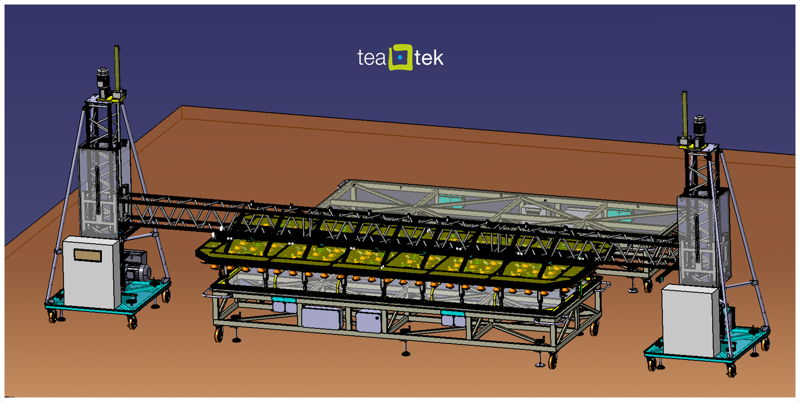

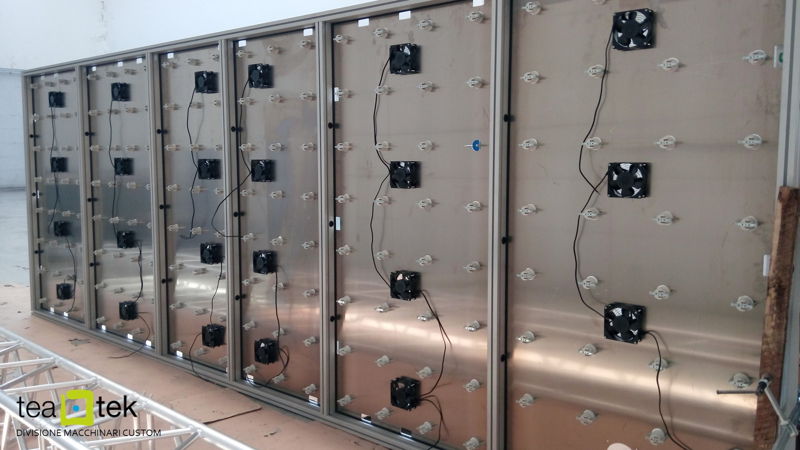

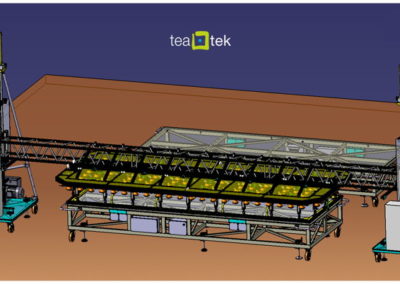

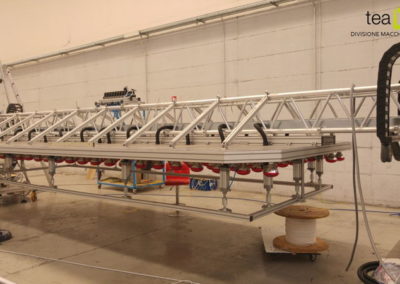

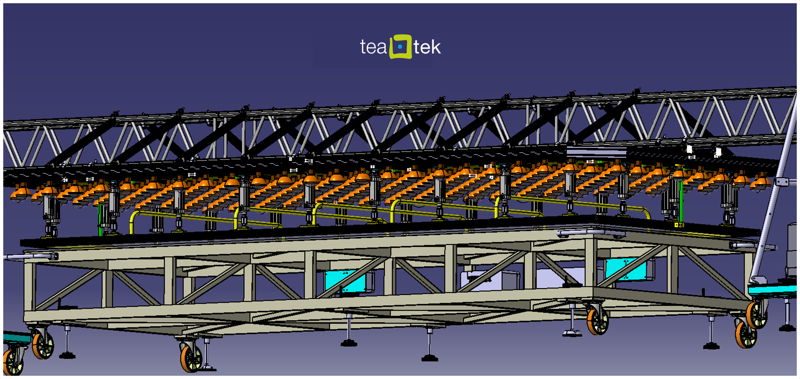

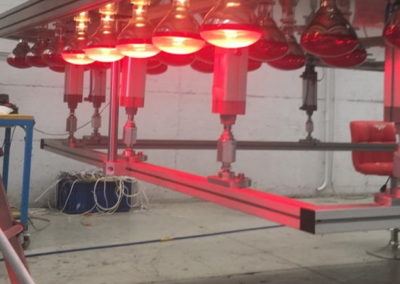

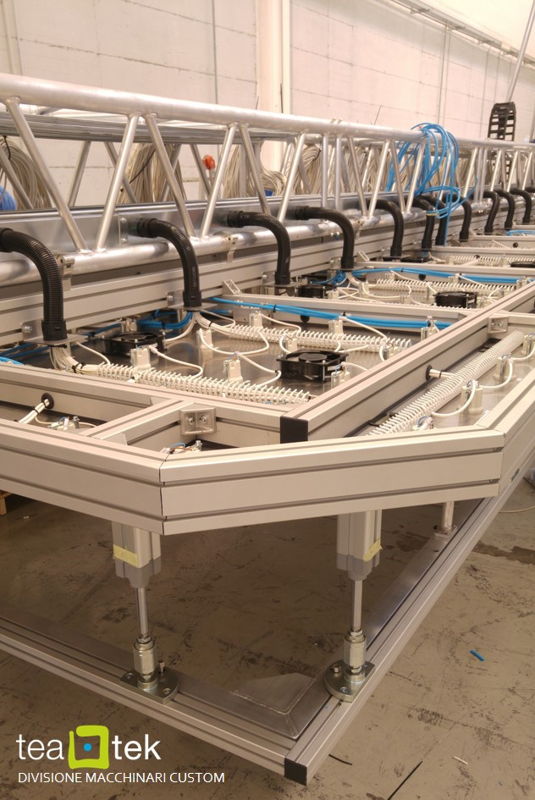

L’HDF4 si compone di una struttura portante realizzata con due tralicci verticali e di una struttura orizzontale composta anch’essa da tralicci in alluminio, modulari ed assemblati, che sorregge l’impianto riscaldante (matrice di lampade comandate singolarmente da PLC) e quello di raffreddamento, per realizzare i diversi cicli richiesti.

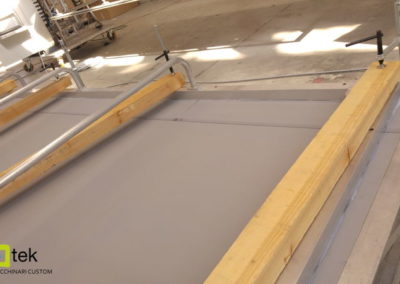

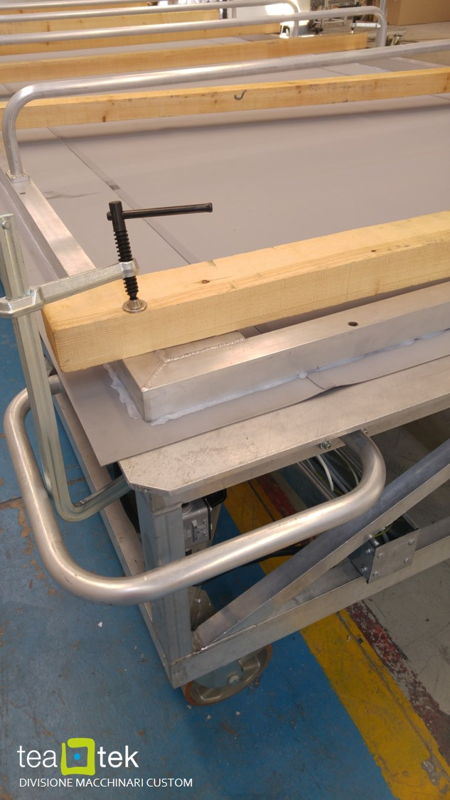

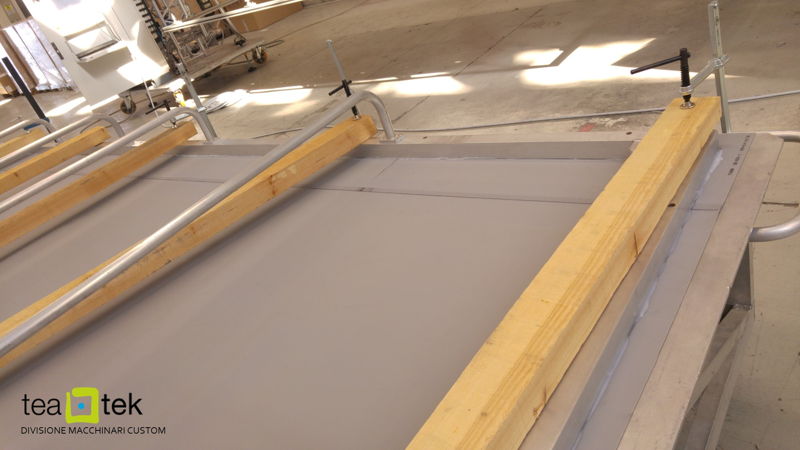

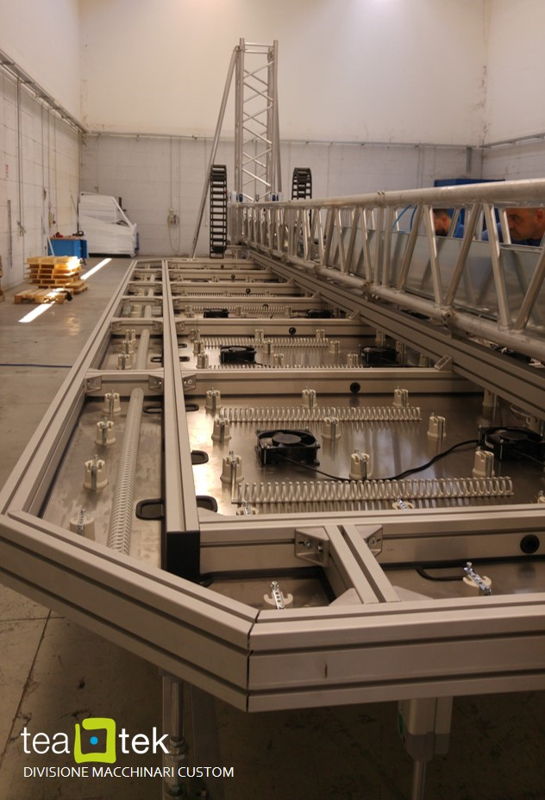

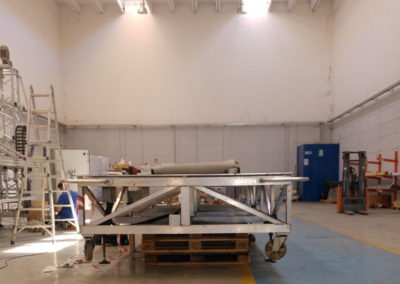

Alla struttura orizzontale è collegato un telaio su cui è fissata una membrana in silicone, utilizzata per realizzare le condizioni di vuoto quando i particolari si trovano in posizione sui tavoli appositamente progettati.
Il processo di Hot Drape Forming è gestito da pannello operatore mediante PLC, con un’interfaccia user-friendly che consente la massima configurabilità in termini di accensione lampade, movimentazione lungo l’asse Z e temporizzazione dei processi, per garantire che tutte le diverse famiglie di particolari possano essere gestite con le opportune “ricette”.
